Электромеханические вибростенды

ВИБРОСТЕНДЫ ЭЛЕКТРОМЕХАНИЧЕСКИЕ

Электромеханический вибростенд создает динамическую вынуждающую силу в результате преобразования механической энергии вращательного движения. Вибростенды подразделяются на кинематические и инерционные.

В кинематических вибростендах воздействие на испытуемый объект осуществляет путем его отклонения непосредственно управляющим механизмом, например кривошипно-шатунным, кулисным или кулачковым.

В вибростендах инерционного действия вынуждающая сила создается посредством вращательного (иногда возвратно-поступательного) движения неуравновешенных масс.

Электромеханический вибростенд предназначен для испытаний изделий на воздействие механических факторов по ГОСТ РВ 20.57.305-98.

Сам вибростенд аттестуется по ГОСТ РВ 0008-002-2013.

Характерные особенности электромеханических вибростендов:

- отсутствие магнитного поля в зоне вибростола;

- простота конструкции;

- перемещение (скорость, ускорение) не зависит от массы нагрузки и частоты;

- низкая стоимость.

Номинальная вынуждающая сила, кН

Масса максимальной нагрузки, кг

Пределы диапазона частот, Гц

Размер стола, ДхШ

Предел диапазона воспроизведения виброперемещения, мм, (амплитуда, мм)

Предел диапазона воспроизведения виброускорения, g

6-10

10-100

15-100

от 300х300 до 800х700

от 1,6 (0,8) до 4,1 (2,05)

от 8,2 до 27,8

13-20

50-150

15-100

от 500х500 до 800х700

от 1,7 (0,85) до 5,2 (2,6)

от 8,8 до 17,7

28-40

50-300

15-100

от 500х800 до 1200х800

от 0,2 (0,1) до 8,5 (4,25)

от 11 до 27,2

80-160

300-600

15-100

от 1000х1000 до 1500х1500

от 1 (0,5) до 6,5 (3,25)

от 7,8 до 25,1

720-1680

1 000-13 000

15-80

от 1800х2000 до 3000х4000

от 1 (0,5) до 7,2 (3,6)

от 5 до 18,3

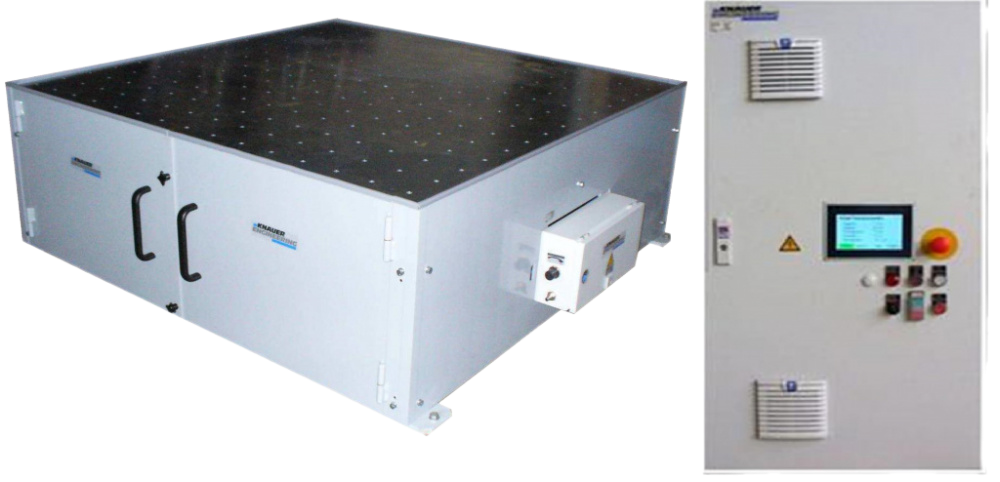

 Вибростенд 3 без фона.png
