Электрогидравлические вибростенды

ВИБРОСТЕНДЫ ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ

Электрогидравлический вибростенд создает динамическую вынуждающую силу в результате изменения давления жидкости по заданному закону. В электрогидравлических вибростендах сила и движение передаются испытуемому объекту посредством гидравлического исполнительного устройства (поршня, толкаемого потоком жидкости), который управляется сервоклапанами.

Вибрационную установку, в состав которой входит электрогидравлический вибростенд, называют электрогидравлической. Она включает в себя также гидравлическую систему питания, задающий генератор, замкнутую цепь управления, измерительное и вспомогательное оборудование.

Характерные особенности электрогидравлических вибростендов:

- Отсутствие магнитного поля в зоне стола.
- Малая чувствительность к эскцентриситету нагрузки.
- Очень большая допустимая нагрузка.

Параметры

HVS-1

HVS-2,5

HVS-5

HVS-10

HVS-20

HVS-30

Выталкивающая сила, кН

10

25

50

100

200

300

Масса нагрузки, кг

300

500

1000

2000

4000

6000

Частотный диапазон, Гц

0.1 – 200 (до 400 по запросу)

Перемещение (пик-пик), мм

400

Максимальная скорость, м/с

1

Максимальное ускорение, g

5 (до 10 по запросу)

Опрокидывающий момент, Нхм

до 200000

Размеры стола, мм

600х600

800х800

1000х1000

1500х1500

2000х2000

3000х3000

Электропитание

Трехфазный переменный ток, 380В, 50Гц

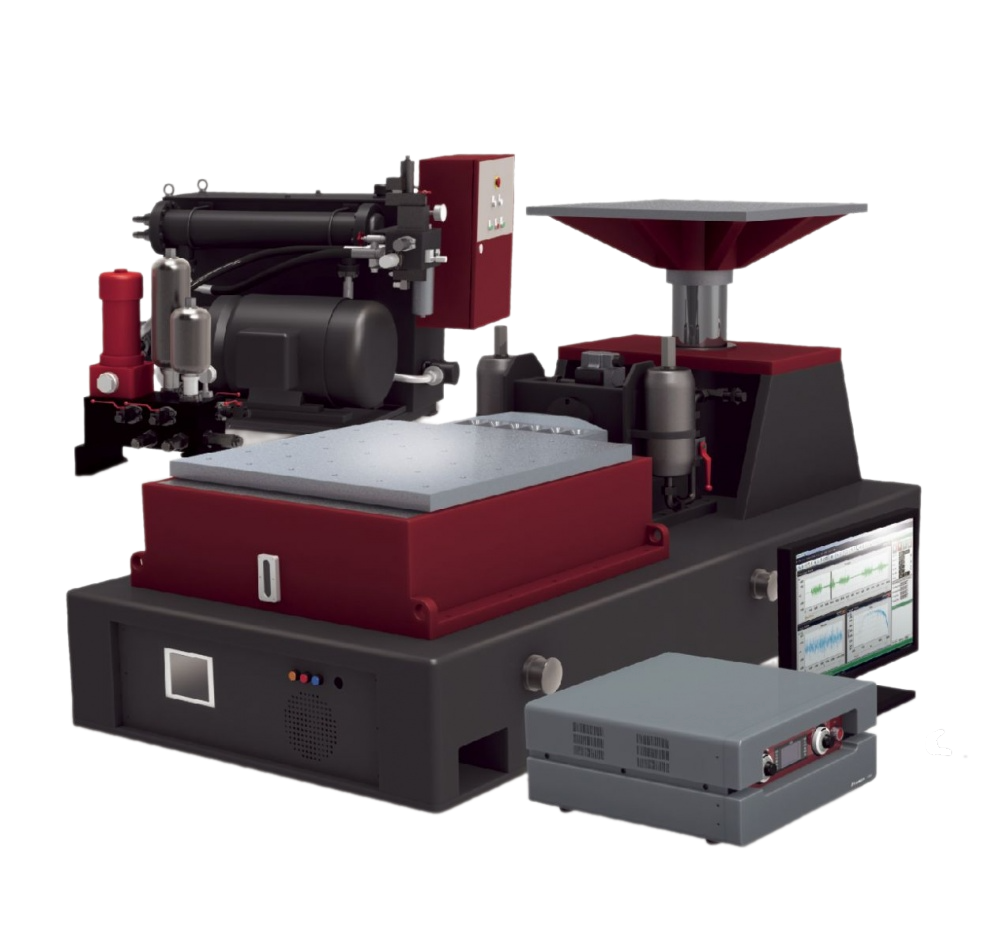

 Виброгидростенд без фона.png
