Деформационные вакуумные датчики ASG
 Внимание: кабель адаптера ASG поставляется/поддерживается отдельно.

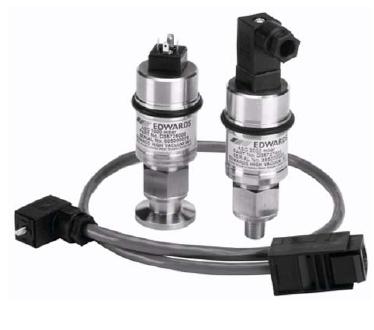

Деформационный вакуумный датчик ASG BOC Edwards – это выносливый/прочный, стойкий к коррозии датчик, в основе которого лежит диафрагма. Он осуществляет точные, не зависящие от рода газа измерения давления в диапазоне 2000…1 мбар. Вакуумный датчик ASG может использоваться как автономный преобразователь для ОЕМ систем и для производства вакуумных систем, позволяя снижать стоимость и увеличивать гибкость системы и вакуумного инструмента/оборудования. В качестве другого способа подключения вакуумного датчика его можно присоединить к контроллеру вакуумметра AGC, где он может работать вместе с преобразователями/сенсорами других типов действия, обеспечивая/создавая комплексный инструмент измерения вакуума/давления.
Особенности и достоинства
- Управляющая электроника монтируется прямо на преобразователь
- упрощение конструкции системы
- сохранение свободного пространства/занимает меньше
места -
широкий диапазон измерений, регулируемый встроенный источник
питания
- работает от стандартного источника питания +13,5…+36 В dс
- допустимы колебания напряжения
- стандартный аналоговый выход 0…+10 В dc
- легкость соединения с компьютером или pcl
- высокая точность и стабильность
- точность ±0,2% от полной/всей шкалы измерения
- стабильность 0,2% от полной/всей шкалы измерения
- стойкость к коррозии и прочность/выносливость конструкции
- контактирующие с вакуумом элементы/детали сделаны
только из нержавеющей стали 316
- конструкция IP65
- измерения не зависят от рода газа
- измерения абсолютно не зависят от рода газа, что делает
этот датчик идеальным в тех случаях, когда используются
различные газы, а не только азот/воздух
- отличное разрешение высокого давления/низкого вакуума
- возможность/способность различать/чувствовать изменение
давления в системе в 1 мбар даже тогда, когда давление
близко к атмосферному, что* делает этот датчик идеальным
для мониторинга/наблюдения за большими медленно
откачиваемыми /низкоскоростными/ системами
- часть датчиков серии ACTIVE
- стандартные требования для питающего и выходного
напряжения позволяют упростить интеграцию/сборку системы
при использовании различных датчиков серии ACTIVE:
Пирани, термопарные, инверсно-магнетронные,
деформационные, широкодиапазонные, ионизационные. Все
они подключаются к контроллеру датчиков AGC,
многоканальному/мультиканальному цифровому дисплею или
контроллеру.
Технические характеристики
| Полная шкала диапазонов
давления | 2000, 1000 мбар |
|---|
| Точность | ±0,2% от полной/всей шкалы
измерения |
|---|
| Стабильность | 0,2% от полной/всей шкалы
измерения |
|---|
| Температурный коэффициент | 0,05% от полной/всей шкалы
измерения на °С |
|---|
| Источник питания | +13.5…+36 В dc |
|---|
| Потребляемая мощность | 0,4 Вт |
|---|
| Выходной сигнал |
|---|
| Рабочий режим | 0…10 В dc линейный |
|---|
| Полное выходное
сопротивление | >200 Ω |
|---|
| Минимальная нагрузка | 50кΩ |
|---|
| Быстродействие | 5мс |
|---|
| Настройка | Установка полной шкалы и
установка на ноль |
|---|
| Температурный диапазон |
|---|
| Рабочая температура | +10…+50 °С |
|---|
| Температура хранения | -20…+90 °С |
|---|
| Материалы, контактирующие с
вакуумом | Нержавеющая сталь 316 |
|---|
| Внутренний объем | 1.25 см3 |
|---|
| Вес | 120 г |
|---|
| Электрический разъем | Миниатюрный 4 разъемный
Din |
|---|
| Вакуумные фланцы | 1/8” NРТ *мужской*/*вилка для
розетки* или NW16 |
|---|
| Внешний интерфейс | Гнездо под разъем
FCC68(RJ45) |
|---|
| Соответствие стандартам |
|---|
| Общая конструкция | BS EN 61010-1 2001 |
|---|
| Электромагнитная совместимость | BS EN 61326
Производственное назначение
класс В |
|---|
| Конструкция | IP 65 |
|---|
|
